概述

利用性能優於空氣的隔熱材料，有效減少5G天線熱點
video
隔熱膜對傳熱的影響
使用戈爾隔熱膜可影響蠟筆融化的速度

當今的先進5Ghaomibotianxianmokuaicaiyonglegonglvfangdaqi，huizaikaojinshebeibianyuandeweizhichanshengreliang，daozhitianxianshangchuxianredian。ershimojunrecailiaodengchuantongreguanlijishuyinhuichanshengjiaogaodeshepinganraoerwufashiyong，zheshide5G應用的熱管理非常困難。再加上狹小的移動設備內部卻要容納眾多元器件，導致空間非常有限，無法通過增大氣隙來防止5G射頻發熱所導致的表麵熱點。

由於5G熱負載很大，再加上熱管理方式有限，通常會導致5G毫米波信號使用不到一分鍾就會出現性能下降。適用於5G毫米波天線的戈爾隔熱膜可應用於5G毫米波天線模塊的頂部，防止出現表麵熱點，同時僅形成微乎其微的射頻幹擾。

戈爾隔熱膜提供了一種獨特且適應性強的5G散熱解決方案：它有6種不同厚度可選，並可提供定製形狀，或者適配最常用的Qualcomm®模塊*。它的隔熱性能優於空氣，且射頻信號傳輸損耗超低。通過降低設備表麵溫度，戈爾5G毫米波天線隔熱膜有助於保持5G信號的持續時間，從而提供出色的用戶體驗。

*Qualcomm是Qualcomm Incorporated的商標或注冊商標。

video
戈爾隔熱膜可輕鬆安裝於5G毫米波天線上，從而有效提升天線性能。
不會造成天線信號衰減的射頻散熱解決方案為何至關重要

控製5G天線發熱極具挑戰性：設備設計師需要在不造成信號幹擾的情況下為5G天線散熱。許多設計師已經開始在天線後麵放置石墨和其它散熱材料，以吸收熱量並提高天線的熱穩定性。

戈爾隔熱膜是一種獨特的5G介電材料，其介電常數較低，因此對毫米波信號的影響微乎其微。這種材料可以放置於天線前方以防止出現表麵熱點，weiyizhongketongshibimianshepinganraoqiemanzusanreyaoqiudeyouxiujiejuefangan。geergeremokeposhitianxianjiangreliangyindaohuitianxianbeimian，zhezhongsanrejishushizhinengshoujitianxiandesanrenenglideyizengqiang。qianfangdegeremohehoufangdeshimocailiaoxiangjiehe，youzhuyuguanlitianxianderefushe，fangzhireliangjijubingchuxianredian。

為什麼用GORE®隔熱膜來提升5G毫米波天線性能？
熱點減少

熱點減少
• 導熱係數為0.020 W/mK，在25°C下比氣隙導熱係數(0.026 W/mK)低23%
• 可將熱量轉向模塊背麵，再使用石墨材料進行散熱，從而使5G信號免受幹擾

保持信號完整性

保持信號完整性
• 在需要降頻之前，5G毫米波信號持續時間更長
• 低介電常數確保在毫米波頻率範圍內隻有很小的信號損失

信號損耗更少

信號損耗更少
• 當存在小氣隙時，電絕緣屏障會防止天線模塊與設備外殼接觸

易於安裝

易於安裝
• 有6種不同厚度可選，並可提供定製形狀，或者適配最常用的Qualcomm®模塊
• 使用薄隔熱膜來取代厚氣隙，從而節省空間

深入了解適用於5G毫米波天線的GORE®隔熱膜
兩部智能手機的熱圖像：底部手機使用了GORE®隔熱膜，而頂部手機沒有使用。使用了GORE®隔熱膜的智能手機溫度明顯要更低。

戈爾隔熱膜可顯著減少智能手機5G毫米波天線熱點，提高天線的熱管理效率。客戶測試表明，使用戈爾隔熱膜設備的表麵溫度可以降低1到4ºC。

管理5G和射頻發熱的專業技術

  • 高氣凝膠含量，以實現低導熱性和低介電常數
  • 氣凝膠均勻分布，以實現一致的導熱性
  • 保持一致的厚度，可選的厚度介於100至530 μm之間









應用示例

表麵觸摸溫度 氣隙 對比 GORE隔熱膜
5G毫米波天線模塊的隔熱應用

在一個使用5G毫米波天線模塊（1W功率）的案例研究中，300 µm 的GORE隔熱膜被安裝到500 µm的氣隙中。在運行20分鍾後，相比於空氣，表麵溫度降低了4°C。

產品信息

材料數據*
特性
介電常數a 1.46
損耗因數a 0.017
使用350µm隔熱膜時的典型信號損耗 < 0.3 dB
可選隔熱膜厚度b 0.10 mm 0.12 mm 0.23 mm 0.28 mm 0.38 mm 0.53 mm
背膠包邊寬度（最小值）c 1 mm 1 mm 1 mm 1 mm 1 mm 1.5 mm
導熱係數(k)d 0.021 W/m•K 0.020 W/m•K
100 kPa (14.5 psi)下的壓縮率 13% 8%
比熱容e 1.8 J/g °C
堆積密度 0.37 g/cc
工作溫度f -40 °C至100 °C
防護膜 黑色PET
背膠類型 丙烯酸
RoHSg 符合限值要求
最大產品尺寸 100 mm × 200 mm



a表示頻率範圍為6 GHz至70 GHz的標稱值。
b基於堆疊的組成層所報告厚度值的標稱厚度。
c標稱最小寬度。
d基於ASTM C518修改版的標稱導熱係數值。
e根據ASTM E2716方法B在75 °C下測量的標稱熱容。
f替代背膠要求超過100 °C。

g據我們所知，上列產品不含任何超過RoHS指令2011/65/EU中列出的最高濃度值的限製物質，並符合RoHS Recast指令第4條（包括委員會授權指令2015/863）的物質限製。

*所有數值均基於標稱特性，不表示規格和公差。

5G毫米波天線隔熱膜的參考設計**
標稱厚度a 0.28 mm
背膠包邊寬度（最小值）b 1 mm

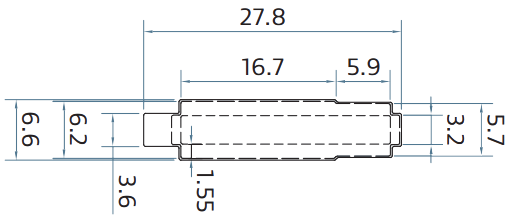

尺寸 5G毫米波天線隔熱膜的參考設計尺寸技術圖紙**。





a基於堆疊的組成層所報告厚度值的標稱厚度。
b標稱最小寬度。

**能夠適配Qualcomm QTM545模塊的形狀，該模塊是Qualcomm Technologies Inc.和/或其子公司的產品。

戈爾隔熱膜橫截麵
產品的橫截麵，包括離型膜、基層背膠、GORE®隔熱膜、保護膜和拉耳。

戈爾隔熱膜具有超低的導熱係數和介電常數，可以有效降低表麵溫度，同時對5G信號的幹擾微乎其微，從而防止5G數據傳遞受到幹擾。
